GRAFCET (steht für französisch Graphe Fonctionnel de Commande Etapes/Transitions). GRAFCET ist eine genormte (DIN EN 60848) grafische Beschreibungssprache für Ablaufsteuerungen in der Automatisierungstechnik. GRAFCET stellt das Verhalten von Maschinen oder Anlagen dar. GRAFCET verwendet hierfür eine Folge von Schritten welche durch Übergänge (Transitionen) miteinander verbunden sind. GRAFCET kann dieses Anlagenverhalten systemneutral darstellen.

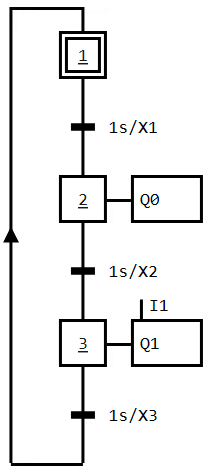

Grafische Darstellung:
