Eine Alternativverzweigung ist eine Struktur im GRAFCET, die es ermöglicht, zwischen mehreren alternativen Ablaufwegen zu wählen. Ausgehend von einem Schritt sind so verschiedene Abläufe möglich. Es darf jedoch nur ein Ablauf, niemals aber mehrere gleichzeitig, beschritten werden.
Die Transitionsbedingungen sind so zu wählen, dass dieses „Ausschlussverfahren“ sichergestellt ist. Eine klassische Tasterverriegelung kann hier eine Lösung bieten.
Jeder Zweig/ jede Ablaufkette besitzt seine eigene Transition, es gibt keine gemeinsame Transition.

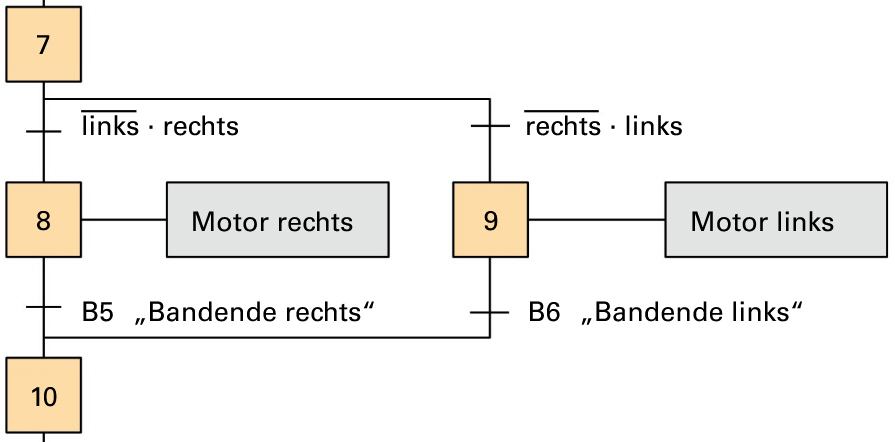

Grafische Darstellung:
Bildquelle: GRAFCET Arbeitsheft, Seite 41
Typische Fehler:
a) Es wird eine gemeinsame Transition am Anfang der Alternativverzweigung gezeichnet.
b) Es wird eine gemeinsame Transition am Ende der Alternativverzweigung gezeichnet.
c) Es wird nicht ausgeschlossen, dass mehrere alternative Ablaufketten gleichzeitg durchlaufen werden.
