Eine Parallelverzweigung im GRAFCET ist eine Ablaufstruktur, bei der ausgehend von einem Schritt mehrere Ablaufketten gleichzeitig aktiviert werden. Diese parallelen Ablaufketten laufen unabhängig voneinander weiter. Die Parallelverzweigung wird verwendet, wenn mehrere Prozesse oder Teilabläufe parallel zueinander ablaufen sollen.
Grafische Darstellung:
Die Parallelverzweigung wird durch zwei parallele horizontale Linien dargestellt. Es wird eine gemeinsame Transition für alle parallelen Ablaufketten verwendet.
Von einem Schritt führt eine Wirkungslinie zu diesem Symbol, das dann in mehrere parallele Ablaufketten verzweigt.
Jede dieser Ketten beginnt mit einem eigenen Schritt und kann unabhängig von den anderen ablaufen.

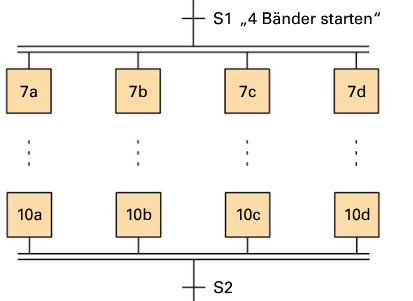

Grafische Darstellung:
Bildquelle: GRAFCET Arbeitsheft, Seite 41
Typische Fehler:
a) Nach der gemeinsame Transition wird zusätzlich eine individuelle Transition vor dem nächsten Schritt gezeichnet. Somit entsteht ein fehlerhaftes Konstrukt aus Schritt - Transition - Transition -Schritt
b) Es wird keine gemeinsame Transition am Ende der Parallelverzweigung gezeichnet.
